一.?主要用途:
本系列跑偏開關通過檢測膠帶機的跑偏狀態發出信號,實現膠帶機的自動報警和停機。

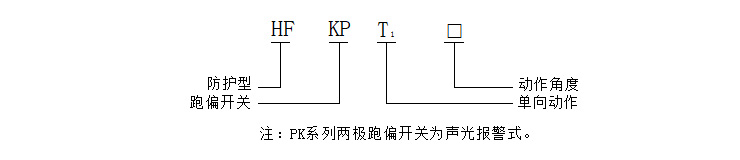

?二.型號及含義:
三.主要技術指標:
1.?接點容量:?AC380V ? 10A
2.?絕緣電壓:AC1000V歷時1分鐘
3.?使用壽命:開關可靠動作10萬次
型號 | 作用力 | 觸點數量 | 開關動作角度 | 重量kg | 防護等級 | |||
常開 | 常閉 | 1級 | 2級 | 極限角 | ||||
HFKPT1-12-30 | 20-70N | 2 | 2 | 12o | 30o | 75o | 1.5 | IP65 |
HFKPT1-10-45 | 20-70N | 2 | 2 | 10o | 45o | 75o | 1.5 | IP65 |
HFKPT1-20-35 | 20-70N | 2 | 2 | 20o | 35 | 75o | 1.5 | IP65 |
四.?外型結構

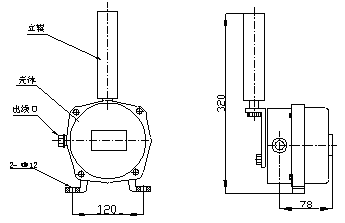

外型結構見圖(1)
五.?工作原理
HFKPT1系列兩極跑偏開關的工作過程是輸送機膠帶跑偏時,膠帶觸碰開關立輥,當立輥偏轉至I級動作角度時,I級開關動作,并輸出信號報警。如膠帶繼續跑偏使開關的立輥達到Ⅱ級動作角度時,Ⅱ級開關發出停機信號,如將其接至控制線路中即可實現自動停機。
六.?安裝與接線
(1)安裝方法
1.跑偏開關應安裝在膠帶機兩側,其位置應使立輥與膠帶邊平面垂直,且應保證帶邊位于立輥的1/4-1/3處為宜。
2.立輥與膠帶邊距離1般應處在膠帶自然跑偏量加50~10mm為宜。
3.跑偏開關成對安裝在頭、尾、中間三個位置,一般長度為100米的膠帶安裝三對為宜。
4.將安裝支架用電焊或螺栓固定在膠帶機的機架上后,用螺栓將跑片開關緊固在安裝支架上即可。見
5. 為達到標準的防護等級,請使用直徑10mm電纜接線。
八.?定貨須知
1.定貨時請注明產品型號,名稱及數量。
2.如用戶需要安裝支架,定貨時請注明膠帶機型號、槽角及帶寬。
例如:HFKPT1-12-30型兩極跑偏開關10臺;安裝支架10個;帶寬1米、槽角30°
