1.?主要用途

LDM系列堵煤信號裝置由LDM-X和LDM-G兩種型號組成,.本系列溜槽堵塞保護裝置適用于檢測膠帶機輸送系統中的溜槽堵塞故障.當溜槽內形成堵塞時,檢測器將發出報警、振打或停機信號,防止有物料堵塞溜槽而造成的惡性事故.

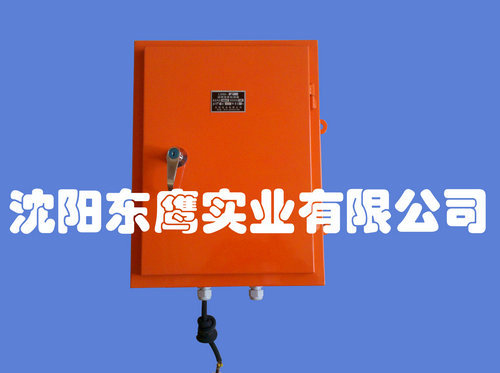

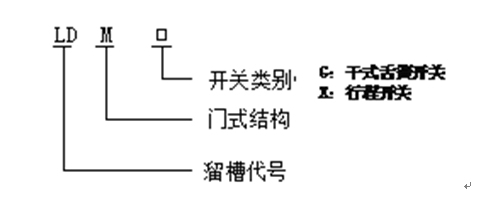

2.型號含義

3.?主要技術指標

觸點數量：1常開1常閉

接點容量：AC380V 10A

工作角度：≥7°

極限角度：30°

結構形式：門式結構壓簧復位

防護等級：IP54

整機重量：3.5kg

4.?使用條件

1.?海拔高度低于2000M

2.?環境溫度:-35℃~+50℃

3.?相對濕度:不大于95%

4.?大氣壓力:80～110Pa

5.?工作位置:安裝在溜槽不受物料沖擊的側壁上

5結構特性及工作原理

結構:本檢測器采用門式結構,具有壓簧自動復位功能,內部裝有JLXK1-111M型行程開關,為密封防護式,外型結構見圖(1)

原理:當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力,從而將本裝置的活動門想外推移,當活動門偏轉角度大于受控角度時,其控制開關動作,從而發出告警或停機信號.如將其接至震打器控制回路,可實現輕度堵塞時不停機并自動震打功能.

6.?安裝與接線

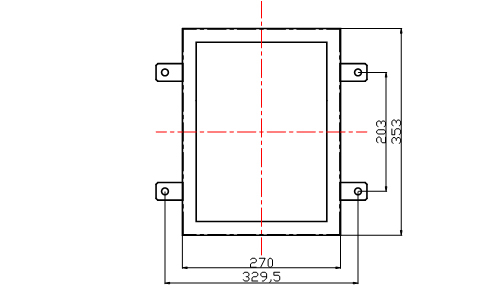

兩種型號產品外形尺寸相同,安裝方法一樣,具體請按照圖(1)箱體外形尺寸簡圖進行

?(1)?安裝方法:

6. 1.槽側壁1適當位置開260×260一個方口,然后在開口上方約100~200mm處,（溜槽內壁可自行焊一塊長300mm左右的擋板,以防止大塊物料落下直接沖擊活動門而發生誤動作.）如圖2所示

6.2. 按堵塞箱的安裝孔尺寸在開口外焊接螺栓，將箱體固定在焊接螺栓上

6.3接線

7.?維護與使用

此裝置使用半年以后,要進行一次維護檢查,檢查緊固螺釘是否有松動,脫落現象,待擰緊后,再進行使用.同時要在門軸的軸套里注入一些潤滑油,并清除灰塵.

8.?定貨須知

定貨時請注明產品型號,名稱和數量
